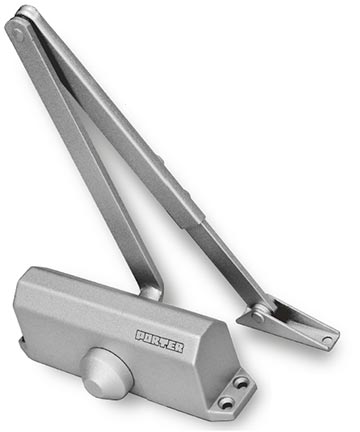

DC612-D
DC614-D

Доводчик дверной

Сертификат EN 1154
Противопожарный
сертификат
EN 1634-1:2008

Y - стандартная тяга
F - тяга с фиксатором
      (hold-open)
H - тяга скользящая (слайдер)
       с фунцией hold-open
P - монтажный уголок
       для параллельного
       крепления тяги

Посадочные размеры DC612-D
и DC614-D соответствуют поса-
дочным размерам дверных
доводчиков Diplomat 602, 603
и других популярных моделей.

Технические характеристики		DC612-D	DC614-D
Ширина двери (мм) *	при угле открывания 110°	850 - 1200	950 - 1350
	при угле открывания 180°	750 - 1000	850 - 1200
Максимальный вес двери (кг) *	при угле открывания 110°	90	120
	при угле открывания 180°	70	90
Максимальный угол открывания		180°
Фиксация двери в открытом положении		С тягой F и H
Регулировка скорости закрывания	Диапазон 1	180° - 15°
	Диапазон 2	15° - 0°
Рабочая температура		-40С° до +60С°
Применение		Для правых и левых дверей
Вес (кг)		1,6	1,6
Размеры корпуса	Длина	179
	Ширина	44
	Высота	64
Посадочные размеры		165x19
Минимальное количество рабочих циклов		500 000

* - Параметры двери указаны в соответствии со стандартными установками доводчика с тягой Y
(или F), когда максимальный угол открывания двери равен 180° или 110°
